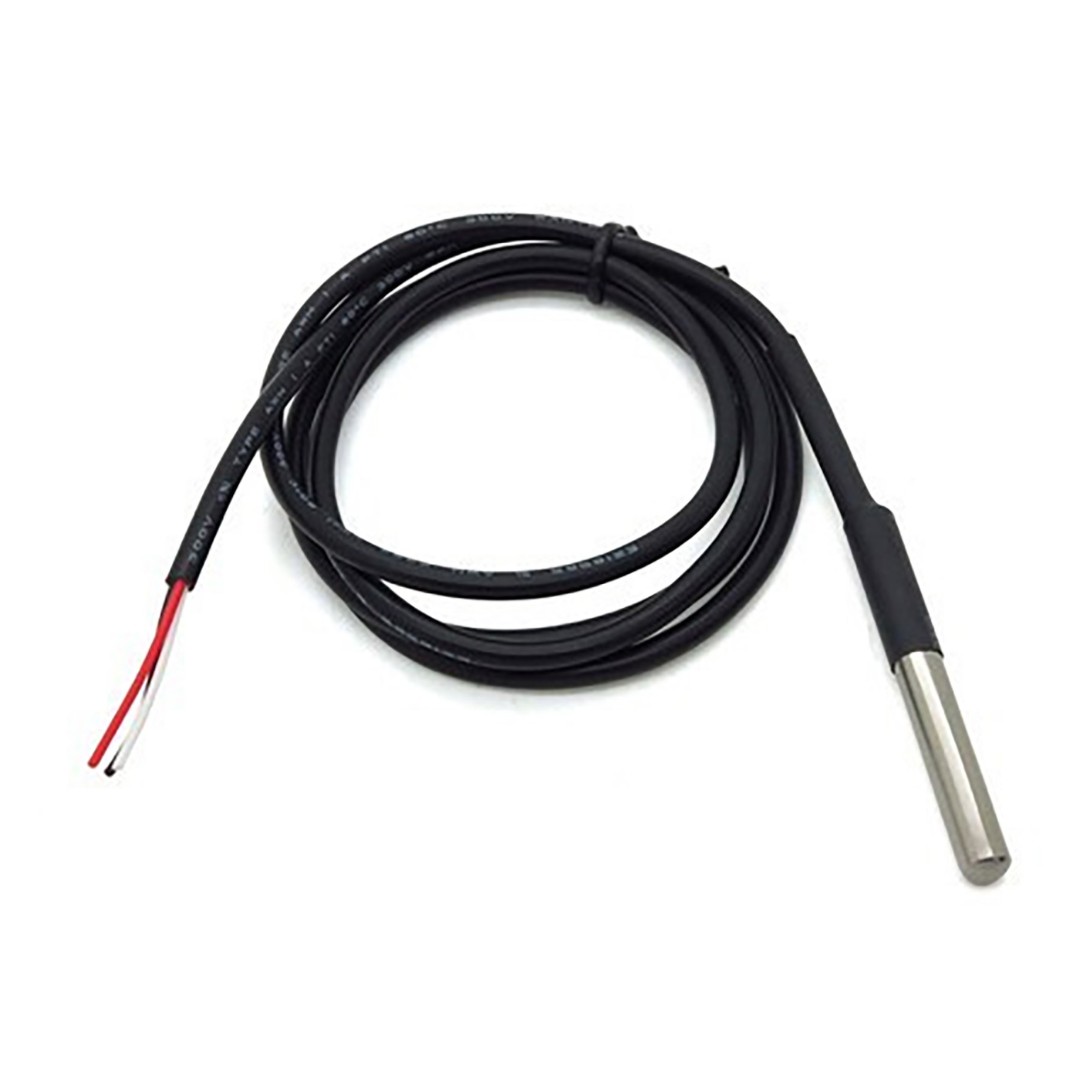

Датчик температуры в колбе проводной MyHeat

О товаре

Датчик температуры в колбе MyHeat может монтироваться как накладным способом, так и в гильзу, что делает его универсальным для различных задач. Он применяется для измерения:
✔ Температуры теплоносителя в системах отопления.
✔ Температуры воды в бойлерах ГВС.
✔ Температуры стяжки теплого пола.
✔ Уличной температуры.

Подключение

Датчики темературы подключаются к шине 1-Wire контроллера MyHeat или блоков расширения MyHeat. Подключение нескольких датчиков осуществляется согласно приведенной схеме, не более 5 датчиков на 1 шину 1-Wire. Для подключения рекомендуется использовать экранированную витую пару (F/UTP, S/UTP, SF/UTP) категории 5е и выше. Экран кабеля необходимо подключать к контакту GND контроллера для обеспечения стабильной работы.
— Максимальная длина шлейфа 60 м.
— Минимальная длина кабеля между двумя устройствами в шлейфе 1 м.
— Максимальная длина кабеля от устройства до шлейфа 250 мм.

• Тип датчика: DS18B20
• Протокол: 1-wire
• Диапазон измеряемых температур: от -40 до +110°С
• Размер гильзы: 60×6 мм
• Длина кабеля: 1 м
• Маркировка проводов:
  • Красный: V+, питание, 5 VDC
  • Жёлтый: DAT, шина данных
  • Чёрный: GND, земля
